L’impianto elettrico negli edifici ad uso civile: tecnologie tradizionali
M
DUL
N
ella figura 3 sono presentati alcuni tubi protettivi pieghevoli, “corrugati”, per
impianto sottotraccia e due cassette di derivazione da incasso, la seconda delle
quali è posata in opera ed è raffigurata mentre è in corso l’esecuzione delle con-
nessioni tra i cavi. Alle cassette deve essere poi fissato un coperchio di chiusura.

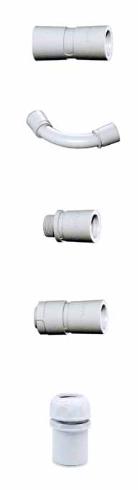

Fig. 2
I
tubi protettivi e le cassette di derivazione sono costruiti con materiali termopla-
stici, generalmente PVC. Le dimensioni dei tubi devono essere tali da consentire
sia di smaltire efficacemente il calore prodotto dalla corrente che circola nei cavi,
sia di sfilarli facilmente per eventuali sostituzioni. Per tali ragioni il diametro
interno dei tubi deve essere almeno uguale ad 1,3 volte il diametro del cerchio
circoscritto al fascio dei cavi.
Analogamente le cassette devono avere uno spazio libero, al loro interno, di al-
meno il 50%.
Fig. 1
Fig. 3
